PRODUCT CENTER

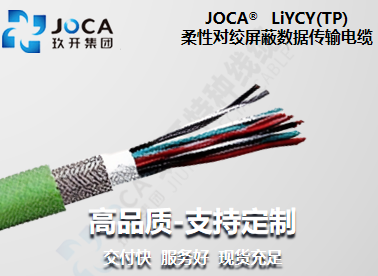

LiYCY(TP)柔性对绞数据传输电缆
应用规模1. 对绞电缆用于需要去电耦的电路2. 干燥或潮温的室内情形3. 伺服装备的信号系统4. 机械、智能装备及电子、盘算机的丈量和控制部分5. 不适合露天情形使用6. 耐油脂7. 耐压品级不适合动力系统应用8. 柔软电缆可无意非连续性移动使用9. 高密度体例具有较强的抗电气滋扰性能 电缆结构1. 导体：裸铜丝 ，，，，多股细铜丝绞合导体 ，，，，切合 DINVDE0295 第五类和 IEC60228 第五类划定2. 绝缘线芯：特制PVC ，，，，切合 DIN VDE 0207第四部分划定3. 线芯颜色：色码切合 DIN 47100 划定4. 成缆：最优节距成对绞合5. 包覆：成缆线芯用薄膜纠葛包覆6. 屏障：镀锡铜丝体例屏障7. 护套颜色：灰色（PAL7032） 手艺参数： 1. 峰值事情电压：250V(0.14mm2)； ；300V(≥0.25mm2)2. 测试电压：1200V(0.14mm2)； ；1500V(>0.25mm2)3. 互电容：0.14mm2约120nF/km ≥0.25mm2约150 nF/km4. 感抗：约0.65 mH/km5. 绝缘电阻：>20GΩxcm6. 温度规模：静态：-30℃至+80℃； ；挠曲：-5℃至+70℃7. 最小弯曲半径：静态：6XD(电缆直径)； ；挠曲：15XD(电缆直径)8. 切合标准：DIN VDE 0812 0814 型号规格近似外径（mm）电缆近似重量（kg/km）LiYCY TP1×2×0.143.9520.4LiYCY TP2×2×0.145.7742.85LiYCY TP3×2×0.146.4252.1LiYCY TP4×2×0.146.8759.7LiYCY TP5×2×0.147.6273.79LiYCY TP6×2×0.148.3287.57LiYCY TP1×2×0.254.2226.02LiYCY TP2×2×0.256.2256.25LiYCY TP3×2×0.256.9462.55LiYCY TP4×2×0.257.4781.2LiYCY TP5×2×0.258.2690.82LiYCY TP6×2×0.259.07109.47LiYCY TP1×2×0.344.8234.52LiYCY TP2×2×0.346.8462.69LiYCY TP3×2×0.347.6480.25LiYCY TP4×2×0.348.2697.86LiYCY TP5×2×0.349.14113.84LiYCY TP6×2×0.3410.05136.08LiYCY TP1×2×0.55.3742.76LiYCY TP2×2×0.57.882.48LiYCY TP3×2×0.58.8105.43

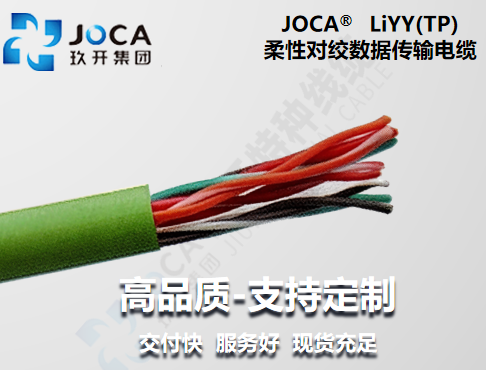

LiYY(TP)
应用规模1. 对绞电缆用于需要去电耦的电路2. 干燥或潮温的室内情形3. 伺服装备的信号系统4. 机械、智能装备及电子、盘算机的丈量和控制部分5. 不适合露天情形使用6. 耐油脂7. 耐压品级不适合动力系统应用8. 柔软电缆可无意非连续性移动使用9. 可小弯曲半径使用 电缆结构1. 导体：裸铜丝 ，，，，多股细铜丝绞合导体 ，，，，切合 DINVDE0295 第五类和 IEC60228 第五类划定2. 绝缘线芯：特制PVC切合 DINVDE 0207第四部分划定3. 线芯颜色：色码切合 DIN 47100 划定4. 成缆：最优节距成对绞合5. 包覆：成缆线芯用薄膜纠葛包覆6. 护套及颜色：特制 PVC灰色 手艺参数： 1. 峰值事情电压：250V(0.14mm2)； ；300V(≥0.25mm2)2. 测试电压：1200V(0.14mm2)； ；1500V(>0.25mm2)3. 互电容：0.14mm2约120nF/km ≥0.25mm2约150 nF/km4. 感抗：约0.65 mH/km5. 绝缘电阻：>20GΩxcm6. 温度规模：静态：-30℃至+80℃； ；挠曲：-5℃至+70℃7. 最小弯曲半径：静态：4XD(电缆直径)； ；挠曲：10XD(电缆直径)8. 切合标准：DIN VDE 0812 0814 型号规格近似外径 mm电缆近似重量 \(kg/km\)LiYY(TP)2×2×0.144.823LiYY(TP)3×2×0.144.929LiYY(TP)4×2×0.145.536LiYY(TP)5×2×0.145.743LiYY(TP)6×2×0.146.255LiYY(TP)10×2×0.14887LiYY(TP)12×2×0.148.2103LiYY(TP)16×2×0.149.1138LiYY(TP)2×2×0.256.128LiYY(TP)3×2×0.256.242LiYY(TP)4×2×0.256.951LiYY(TP)6×2×0.257.870LiYY(TP)8×2×0.259.286LiYY(TP)10×2×0.2510.3115LiYY(TP)2×2×0.57.954LiYY(TP)3×2×0.5871LiYY(TP)4×2×0.58.796LiYY(TP)8×2×0.512.2177LiYY(TP)10×2×0.513.2218
